Автоматизация и диспетчеризация

Автоматизация и диспетчеризация инженерных систем — это комплекс технических решений, направленных на централизованное управление, контроль, мониторинг и оптимизацию работы оборудования здания или промышленного объекта. Современные жилые комплексы, бизнес-центры, торговые центры, производственные предприятия, склады, медицинские учреждения и объекты критической инфраструктуры уже невозможно представить без автоматизированных систем управления инженерным оборудованием.

Без автоматизации эксплуатация таких систем становится трудоемкой, затратной и менее надежной. Человеческий фактор, задержки в обнаружении аварий, отсутствие единой картины состояния объекта, перерасход энергоресурсов и сложности с техническим обслуживанием приводят к повышенным эксплуатационным расходам и рискам простоев.

Автоматизированная система диспетчеризации позволяет объединить разрозненное оборудование в единую информационно-управляющую среду. Оператор или инженер эксплуатации получает доступ к мнемосхемам, журналам событий, аварийным сообщениям, архивам параметров, графикам работы оборудования и инструментам удаленного управления. В результате повышается надежность инженерной инфраструктуры, снижаются эксплуатационные затраты и обеспечивается прозрачный контроль всех процессов.

Разница между автоматизацией и диспетчеризацией

Несмотря на тесную связь, автоматизация и диспетчеризация выполняют разные задачи.

Параметр	Автоматизация	Диспетчеризация
Основная функция	Управление оборудованием по алгоритмам	Контроль, мониторинг и удаленное управление
Уровень работы	Локальный или распределенный	Центральный диспетчерский уровень
Основные элементы	Контроллеры, датчики, приводы, шкафы автоматики	SCADA, сервер, АРМ оператора, мнемосхемы
Участие человека	Минимальное, система работает автоматически	Оператор контролирует состояние систем
Пример	Насос включается при падении давления	Диспетчер видит давление и состояние насоса на экране
Назначение	Поддержание технологических параметров	Управление объектом и анализ состояния оборудования

Оптимальное решение для современных объектов — совместное применение автоматизации и диспетчеризации. В этом случае локальные контроллеры обеспечивают устойчивую работу оборудования, а диспетчерская система предоставляет персоналу полную картину состояния объекта.

Цели автоматизации и диспетчеризации

Автоматизация и диспетчеризация инженерных систем внедряются не только для удобства эксплуатации. Это инструмент повышения надежности, безопасности и экономической эффективности объекта.

1. Повышение надежности оборудования. Система своевременно выявляет отклонения параметров, предотвращает работу оборудования в аварийных режимах и снижает вероятность отказов.
2. Снижение эксплуатационных затрат. Автоматическое регулирование позволяет уменьшить потребление электроэнергии, тепла, воды и холода без потери комфорта и производительности.
3. Оперативное обнаружение аварий. Диспетчер мгновенно получает сигнал о неисправности насоса, вентилятора, датчика, клапана, автомата защиты или другого элемента системы.
4. Централизованный контроль объекта. Все инженерные системы отображаются на одном рабочем месте, что особенно важно для крупных зданий и распределенных объектов.
5. Оптимизация режимов работы. Оборудование может работать по расписанию, по датчикам присутствия, по температурным графикам, по уровню нагрузки или по внешним условиям.
6. Снижение влияния человеческого фактора. Автоматические алгоритмы исключают ошибки ручного управления и повышают стабильность работы систем.
7. Повышение уровня безопасности. Система контролирует критические параметры, блокирует опасные режимы, передает сигналы тревоги и интегрируется с противопожарной автоматикой.
8. Документирование событий. Все действия операторов, аварии, изменения параметров и состояния оборудования фиксируются в журналах.
9. Повышение энергоэффективности здания. Система управления инженерным оборудованием позволяет рационально использовать ресурсы и снижать углеродный след объекта.

Инженерные системы, подлежащие автоматизации и диспетчеризации

Автоматизация может применяться практически ко всем инженерным системам здания или промышленного объекта. Чем выше категория объекта, тем важнее комплексный подход к управлению инфраструктурой.

Инженерная система

Что автоматизируется	Что контролируется диспетчеризацией
Отопление	Температурные графики, насосы, клапаны, смесительные узлы	Температура теплоносителя, давление, состояние насосов
Вентиляция	Вентиляторы, заслонки, калориферы, рекуператоры	Температура воздуха, аварии вентиляторов, загрязнение фильтров
Кондиционирование	Чиллеры, фанкойлы, VRF/VRV-системы	Температура, режимы работы, аварии блоков
Холодоснабжение	Насосы, чиллеры, сухие охладители	Температура хладоносителя, давление, энергопотребление
Водоснабжение	Насосные станции, частотные преобразователи	Давление, расход, аварии насосов, уровень воды
Канализация	КНС, дренажные насосы, уровнемеры	Уровень стоков, работа насосов, аварийный перелив
Электроснабжение	АВР, щитовое оборудование, ДГУ, ИБП	Напряжение, ток, мощность, состояние вводов
Освещение	Группы освещения, сценарии, датчики движения	Состояние линий, расписания, аварии
Пожарная безопасность	Противодымная вентиляция, клапаны, насосы	Сигналы пожарной автоматики, состояние оборудования
Лифты	Работа лифтового оборудования	Аварии, остановки, состояние связи
Узлы учета	Тепло, вода, электроэнергия, газ	Показания приборов учета, архивы потребления
Технологическое оборудование	Линии, станки, компрессоры, котельные	Параметры процессов, аварии, производительность

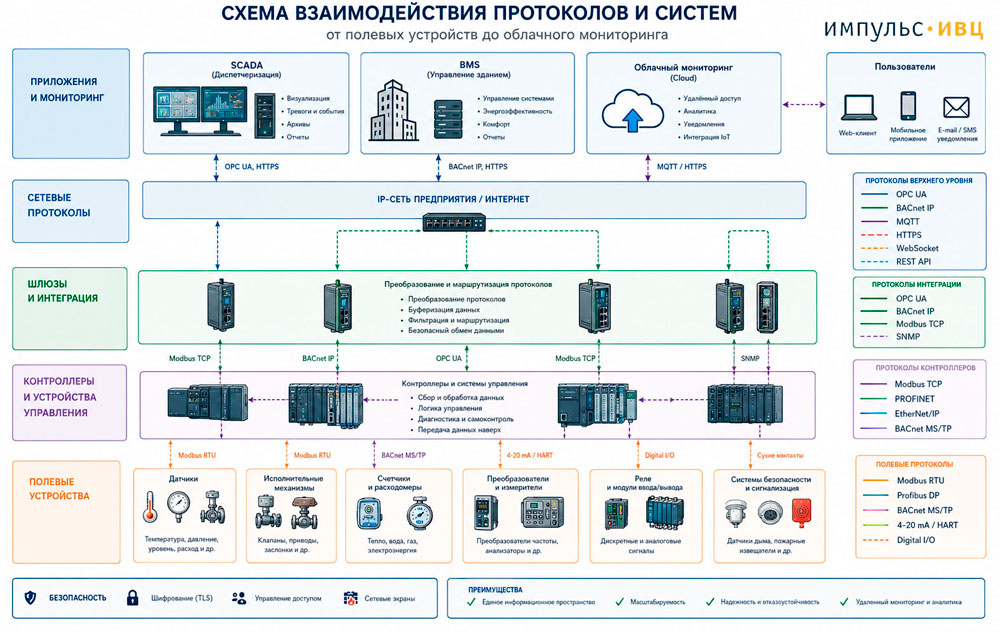

Уровни автоматизации инженерных систем

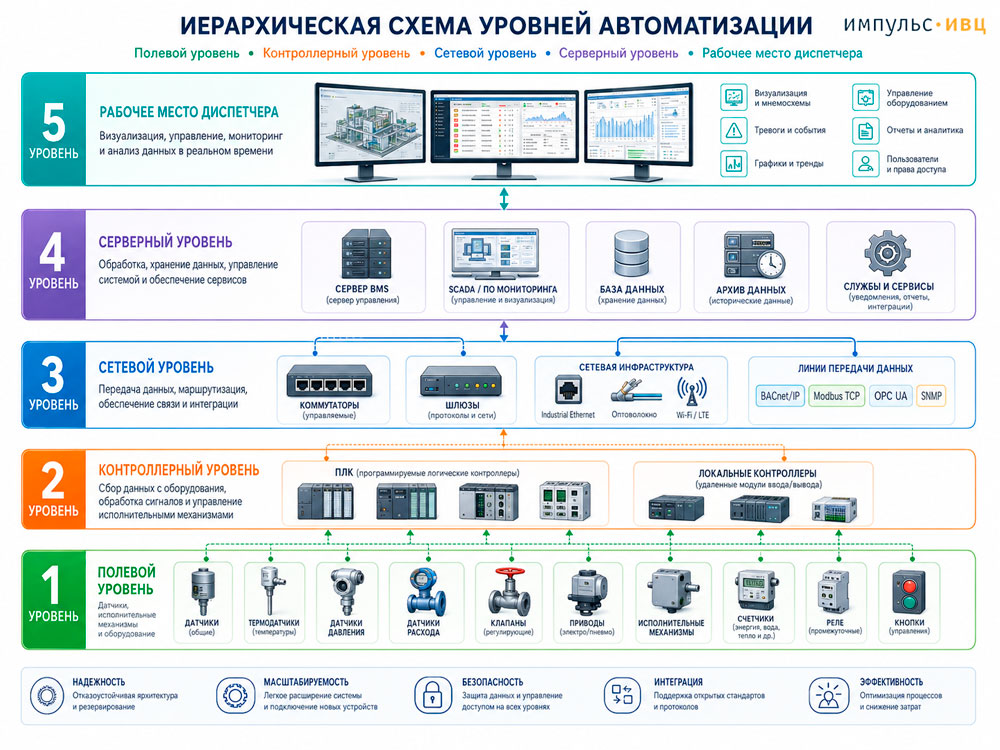

Современная система автоматизации строится по иерархическому принципу. Каждый уровень выполняет свою функцию и взаимодействует с другими уровнями через промышленные протоколы связи.

Полевой уровень

Полевой уровень включает устройства, непосредственно взаимодействующие с физическими параметрами и оборудованием.

К полевому уровню относятся:

• датчики температуры;
• датчики давления;
• датчики влажности;
• датчики расхода;
• датчики уровня;
• датчики CO₂;
• датчики качества воздуха;
• реле протока;
• реле перепада давления;
• концевые выключатели;
• электроприводы клапанов;
• сервоприводы воздушных заслонок;
• частотные преобразователи;
• пускатели и контакторы;
• исполнительные механизмы;
• измерительные преобразователи.

Полевой уровень обеспечивает сбор первичной информации и физическое воздействие на оборудование.

Уровень контроллеров

На этом уровне работают программируемые логические контроллеры, свободно программируемые контроллеры, модули ввода-вывода и локальные регуляторы. Контроллеры принимают сигналы от датчиков, обрабатывают их по заданным алгоритмам и управляют исполнительными механизмами.

Функции контроллеров:

• обработка дискретных и аналоговых сигналов;
• выполнение алгоритмов регулирования;
• управление насосами, вентиляторами, клапанами;
• поддержание заданных параметров;
• защита оборудования;
• формирование аварийных сигналов;
• обмен данными с верхним уровнем;
• работа в автономном режиме при потере связи с диспетчеризацией.

Контроллер должен обеспечивать надежную работу системы даже при недоступности сервера или операторской станции. Это принципиально важное требование для инженерной автоматики.

Сетевой уровень

Сетевой уровень обеспечивает передачу данных между контроллерами, модулями, приборами учета, серверами и рабочими станциями.

На этом уровне используются:

• Ethernet;
• RS-485;
• оптоволоконные линии связи;
• промышленные коммутаторы;
• маршрутизаторы;
• медиаконвертеры;
• шлюзы протоколов;
• контроллеры связи;
• беспроводные каналы передачи данных в допустимых случаях.

Сетевой уровень должен быть устойчивым к помехам, масштабируемым и защищенным от несанкционированного доступа.

Верхний уровень

Верхний уровень включает сервер диспетчеризации, SCADA-систему, BMS-платформу, базы данных, автоматизированные рабочие места операторов и инженерные станции.

На верхнем уровне выполняются:

• визуализация технологических процессов;
• отображение мнемосхем;
• регистрация аварий;
• архивирование параметров;
• построение графиков и трендов;
• формирование отчетов;
• управление пользователями;
• интеграция с внешними системами;
• аналитика энергопотребления;
• удаленный доступ при наличии защищенного канала.

Архитектура системы диспетчеризации

Архитектура системы диспетчеризации зависит от назначения объекта, количества инженерных систем, требований к надежности и особенностей эксплуатации. Однако типовая структура включает несколько ключевых компонентов.

Основные элементы архитектуры

Компонент	Назначение
Датчики и измерительные приборы	Сбор информации о параметрах среды и оборудования
Исполнительные механизмы	Управление клапанами, заслонками, насосами, вентиляторами
Шкафы автоматики	Размещение контроллеров, модулей, коммутационного оборудования
Программируемые контроллеры	Выполнение алгоритмов управления
Сеть передачи данных	Обмен информацией между оборудованием и сервером
Сервер диспетчеризации	Сбор, хранение и обработка данных
SCADA/BMS-система	Визуализация и управление инженерными системами
АРМ диспетчера	Рабочее место оператора
Архивная база данных	Хранение параметров, событий, трендов и отчетов
Шлюзы интеграции	Связь с оборудованием по разным протоколам
Система уведомлений	Передача аварийных сообщений персоналу

Централизованная архитектура

При централизованной архитектуре все данные поступают на единый сервер диспетчеризации. Такой подход подходит для зданий и объектов, где инженерные системы расположены в пределах одной площадки.

Преимущества:

• простота администрирования;
• единая база данных;
• удобство эксплуатации;
• централизованное управление пользователями;
• единые мнемосхемы и отчеты.

Недостатки:

• повышенные требования к надежности центрального сервера;
• необходимость резервирования для критически важных объектов;
• зависимость от стабильности сетевой инфраструктуры.

Распределенная архитектура

Распределенная система диспетчеризации применяется на крупных промышленных объектах, в жилых кварталах, распределенных филиальных сетях, логистических комплексах и объектах с несколькими корпусами.

В такой архитектуре часть функций выполняется локально, а данные передаются на центральный диспетчерский пункт или в облачную платформу.

Преимущества:

• высокая масштабируемость;
• устойчивость к отказам отдельных узлов;
• возможность удаленного мониторинга нескольких объектов;
• локальная автономность инженерных систем;
• гибкая интеграция с корпоративными системами.

SCADA-системы в диспетчеризации

SCADA-система — это программно-аппаратный комплекс для сбора данных, визуализации, управления и анализа технологических процессов. В инженерных системах SCADA используется для отображения мнемосхем, контроля параметров, регистрации аварий и управления оборудованием.

Основные функции SCADA

• сбор данных с контроллеров и приборов;
• отображение мнемосхем;
• управление исполнительными механизмами;
• отображение аварий и предупреждений;
• ведение журналов событий;
• архивирование параметров;
• построение трендов;
• формирование отчетов;
• настройка прав пользователей;
• интеграция с базами данных;
• передача уведомлений;
• удаленный доступ;
• резервирование серверов.

Мнемосхемы

Мнемосхема — это графическое представление инженерной системы. Она позволяет оператору быстро оценить состояние оборудования и параметры процесса.

На мнемосхемах отображаются:

• насосы;
• вентиляторы;
• клапаны;
• задвижки;
• воздуховоды;
• трубопроводы;
• датчики;
• текущие значения параметров;
• состояния оборудования;
• аварийные сигналы;
• режимы работы;
• уставки;
• команды управления.

Хорошо разработанная мнемосхема должна быть понятной, информативной и не перегруженной. Она должна показывать оператору именно те данные, которые необходимы для принятия решения.

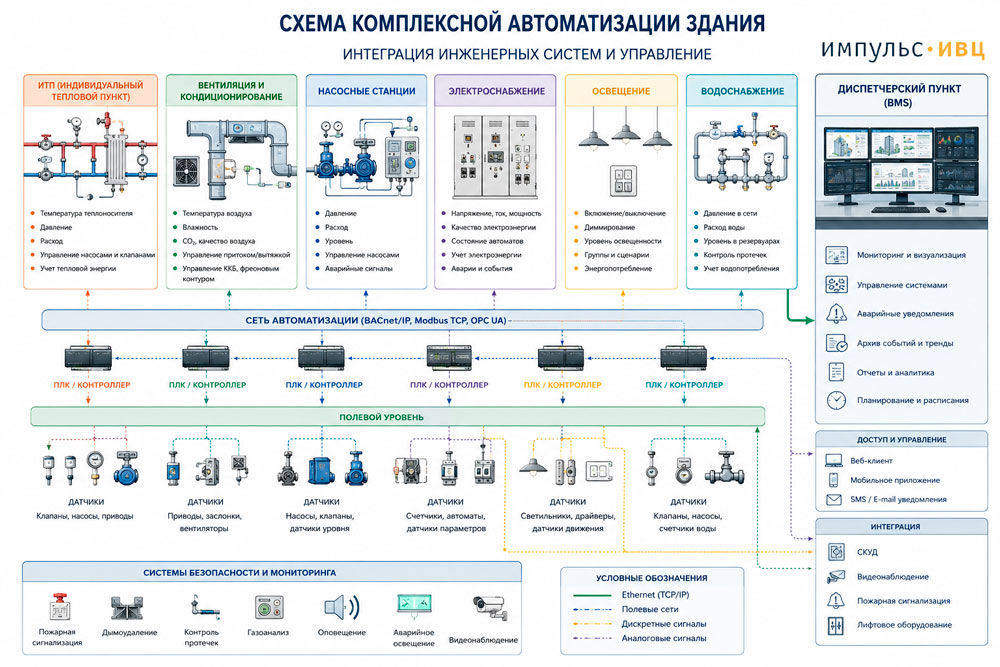

BMS и комплексное управление зданием

BMS — Building Management System, система управления зданием. Она объединяет инженерные системы объекта в единую платформу и обеспечивает комплексную эксплуатацию здания.

В отличие от локальной автоматики, BMS охватывает весь объект и позволяет управлять инженерной инфраструктурой на уровне здания, комплекса зданий или распределенной сети объектов.

Возможности BMS

• единое управление отоплением, вентиляцией, кондиционированием;
• контроль электроснабжения;
• управление освещением;
• мониторинг водоснабжения и канализации;
• интеграция с пожарной сигнализацией;
• интеграция с СКУД и видеонаблюдением;
• управление энергопотреблением;
• формирование аналитических отчетов;
• контроль комфорта в помещениях;
• управление расписаниями;
• распределение прав доступа;
• удаленный мониторинг;
• интеграция с мобильными приложениями;
• поддержка протоколов BACnet, Modbus, KNX, OPC UA.

BMS для жилых объектов

В жилых комплексах BMS может использоваться для управления:

• индивидуальными тепловыми пунктами;
• насосными станциями;
• общеобменной вентиляцией;
• паркингами;
• освещением мест общего пользования;
• лифтами;
• системами контроля доступа;
• видеонаблюдением;
• системами учета ресурсов;
• диспетчерской службой управляющей компании.

BMS для промышленных объектов

На промышленных предприятиях BMS и SCADA-системы применяются для контроля:

• технологического оборудования;
• компрессорных станций;
• котельных;
• вентиляции производственных помещений;
• систем аспирации;
• холодильных центров;
• насосных станций;
• энергетического хозяйства;
• очистных сооружений;
• локальных инженерных узлов.

Шкафы автоматизации и управления

Шкаф автоматики является важнейшим элементом системы управления инженерным оборудованием. В нем размещаются контроллеры, модули ввода-вывода, автоматические выключатели, реле, контакторы, блоки питания, клеммные ряды, преобразователи интерфейсов и другое оборудование.

Состав шкафа автоматики

Элемент	Назначение
Вводной автомат	Защита и отключение питания шкафа
Автоматические выключатели	Защита отдельных цепей
Контроллер	Выполнение алгоритмов управления
Модули ввода-вывода	Подключение датчиков и исполнительных механизмов
Реле	Коммутация сигналов управления
Контакторы	Управление силовыми цепями
Частотные преобразователи	Регулирование скорости электродвигателей
Блоки питания	Питание контроллеров и датчиков
Клеммные ряды	Подключение внешних кабелей
Панель оператора	Локальное управление и индикация
Преобразователи интерфейсов	Связь с внешними устройствами
Сигнальные лампы	Индикация режимов и аварий

Требования к шкафам автоматики

• соответствие электрическим нагрузкам;
• наличие защитных аппаратов;
• маркировка проводов и клемм;
• удобство обслуживания;
• вентиляция или обогрев при необходимости;
• защита от пыли и влаги;
• резерв по месту для модернизации;
• качественная сборка;
• корректная схема подключения;
• соответствие проектной документации;
• безопасное разделение силовых и сигнальных цепей.

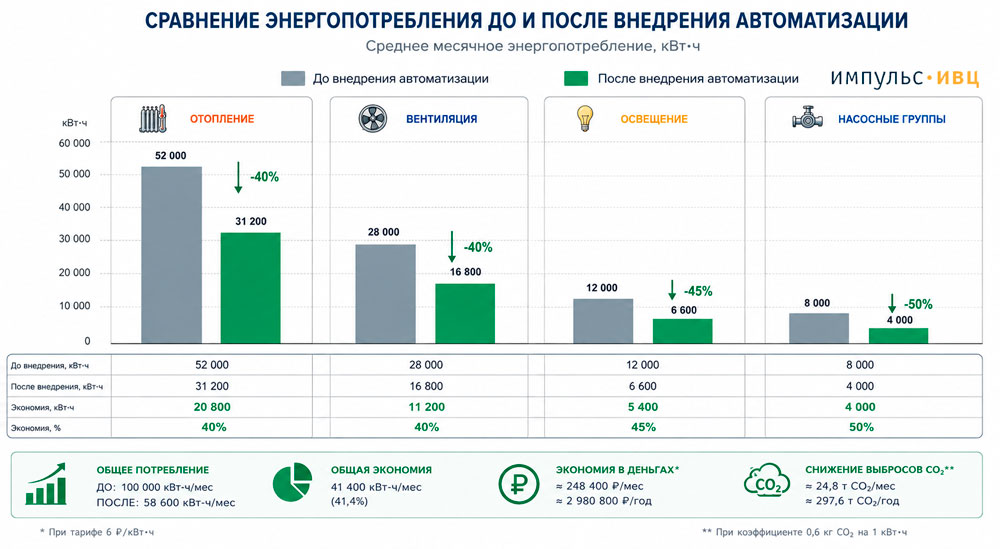

Энергоэффективность и оптимизация затрат

Автоматизация инженерных систем является одним из наиболее эффективных инструментов энергосбережения. Значительная часть эксплуатационных расходов здания связана с отоплением, вентиляцией, кондиционированием, освещением и электроснабжением. Без автоматического регулирования оборудование часто работает с избыточной производительностью.

Основные способы снижения энергопотребления

• погодозависимое регулирование отопления;
• управление вентиляцией по CO₂;
• работа оборудования по расписанию;
• снижение температуры в нерабочее время;
• частотное регулирование насосов и вентиляторов;
• отключение неиспользуемых зон;
• контроль пиковых нагрузок;
• автоматическое управление освещением;
• использование рекуперации тепла;
• оптимизация работы чиллеров;
• анализ потребления по зонам;
• предотвращение одновременного нагрева и охлаждения;
• выявление утечек воды и тепла;
• контроль коэффициента мощности.

Пример энергосберегающего сценария

Сценарий	Описание	Эффект
Ночной режим	Снижение температуры и отключение части вентиляции	Экономия тепла и электроэнергии
Рабочий режим	Поддержание комфортных параметров	Нормальная эксплуатация
Режим отсутствия людей	Минимальная вентиляция и освещение	Снижение затрат
Пиковая нагрузка	Ограничение второстепенных потребителей	Снижение нагрузки на сеть
Свободное охлаждение	Использование наружного воздуха или драйкулера	Экономия электроэнергии

Диспетчерский пункт

Диспетчерский пункт — это центр управления инженерной инфраструктурой объекта. Он может располагаться непосредственно на объекте, в управляющей компании или в удаленном центре мониторинга.

Оснащение диспетчерского пункта

• автоматизированное рабочее место оператора;
• мониторы для отображения мнемосхем;
• сервер диспетчеризации;
• система бесперебойного питания;
• средства связи;
• журнал эксплуатации;
• программное обеспечение SCADA или BMS;
• система уведомлений;
• доступ к архивам и отчетам;
• средства видеонаблюдения при необходимости.

Требования к работе диспетчера

Диспетчер должен иметь возможность:

• видеть состояние всех инженерных систем;
• получать аварийные сообщения;
• подтверждать события;
• управлять оборудованием в пределах своих полномочий;
• просматривать архивы;
• анализировать тренды;
• формировать отчеты;
• передавать заявки эксплуатационным службам;
• контролировать выполнение регламентных работ.

Кибербезопасность систем диспетчеризации

Современные системы автоматизации подключаются к сетям передачи данных, корпоративной инфраструктуре и иногда к удаленному доступу. Поэтому вопросы информационной безопасности имеют принципиальное значение.

Основные риски

• несанкционированный доступ к управлению оборудованием;
• изменение уставок;
• отключение инженерных систем;
• потеря данных;
• нарушение работы серверов;
• заражение вредоносным программным обеспечением;
• атаки на сетевую инфраструктуру;
• компрометация учетных записей;
• некорректная настройка удаленного доступа.

Меры защиты

• разделение технологической и офисной сети;
• использование межсетевых экранов;
• VPN для удаленного доступа;
• разграничение прав пользователей;
• сложные пароли и многофакторная аутентификация;
• журналирование действий операторов;
• резервное копирование конфигураций;
• обновление программного обеспечения;
• отключение неиспользуемых сервисов;
• контроль физического доступа к шкафам автоматики;
• резервирование серверов;
• регулярный аудит безопасности.

Для инженерных систем особенно важно соблюдать баланс между удобством удаленного доступа и безопасностью технологического управления. Критические команды должны быть защищены от случайного или несанкционированного выполнения.

Интеграция инженерных систем

Комплексная диспетчеризация невозможна без интеграции оборудования разных производителей. На объекте могут использоваться контроллеры, счетчики, частотные преобразователи, ИБП, чиллеры, котлы, вентиляционные установки и панели управления с разными протоколами.

Что интегрируется в единую систему

• контроллеры HVAC;
• приборы учета;
• частотные преобразователи;
• чиллеры;
• котлы;
• ИБП;
• ДГУ;
• системы освещения;
• пожарная автоматика;
• СКУД;
• видеонаблюдение;
• лифтовое оборудование;
• технологические установки;
• системы мониторинга энергоресурсов.

Принципы правильной интеграции

• использование открытых протоколов;
• документирование адресов и регистров;
• проверка совместимости оборудования;
• применение шлюзов при необходимости;
• тестирование обмена данными;
• защита сети;
• резервирование критических каналов;
• единая структура тегов;
• понятные наименования сигналов;
• контроль качества данных.

Автоматизация жилых объектов

В жилых зданиях автоматизация направлена на повышение комфорта жителей, снижение расходов управляющей компании и оперативное реагирование на аварии.

Объекты автоматизации в жилом комплексе

• индивидуальный тепловой пункт;
• повысительные насосные станции;
• дренажные насосы;
• вентиляция паркинга;
• дымоудаление;
• освещение МОП;
• освещение паркинга;
• лифтовое оборудование;
• домофония;
• СКУД;
• видеонаблюдение;
• узлы учета;
• системы защиты от протечек;
• диспетчерская управляющей компании.

Польза для управляющей компании

• быстрое обнаружение аварий;
• снижение количества обходов;
• контроль подрядчиков;
• прозрачная эксплуатация;
• снижение затрат на энергоресурсы;
• автоматический сбор показаний;
• удобное планирование обслуживания;
• повышение качества сервиса для жителей.

Автоматизация промышленных объектов

На промышленных объектах автоматизация имеет особое значение, поскольку от нее зависит непрерывность производственного процесса, безопасность персонала и стабильность технологических параметров.

Системы промышленной автоматизации

• технологические линии;
• компрессорные станции;
• котельные;
• холодильные установки;
• системы аспирации;
• вентиляция производственных зон;
• насосные станции;
• очистные сооружения;
• системы водоподготовки;
• электроснабжение;
• газоснабжение;
• складские комплексы;
• системы контроля микроклимата;
• энергетический мониторинг.

Особенности промышленной диспетчеризации

• повышенные требования к отказоустойчивости;
• интеграция с технологическими контроллерами;
• работа с большим количеством сигналов;
• архивирование технологических параметров;
• связь с MES и ERP;
• контроль производительности;
• контроль простоев;
• поддержка промышленных протоколов;
• строгая система прав доступа;
• высокая точность измерений;
• защита от помех и тяжелых условий эксплуатации.

Экономический эффект от внедрения

Автоматизация и диспетчеризация требуют инвестиций, но при грамотном проектировании они дают ощутимый экономический эффект.

Источник экономии	За счет чего достигается
Электроэнергия	Частотное регулирование, расписания, отключение лишних нагрузок
Тепловая энергия	Погодозависимое регулирование, ночные режимы
Вода	Контроль утечек, учет потребления
Обслуживание	Сокращение ручных обходов, удаленная диагностика
Ремонт	Раннее обнаружение неисправностей
Персонал	Централизация управления
Простои	Быстрая реакция на аварии
Ресурс оборудования	Плавное управление и защита от аварийных режимов

Экономический эффект зависит от типа объекта, состояния инженерных систем, тарифов, режима эксплуатации и глубины автоматизации. Наибольшую эффективность дают проекты, где автоматизация не ограничивается только мониторингом, а включает полноценное регулирование и аналитику энергопотребления.

Готовность объекта к внедрению

Перед внедрением автоматизации необходимо проверить готовность инженерных систем. Нельзя эффективно автоматизировать оборудование, которое работает нестабильно, имеет неисправные исполнительные механизмы или не соответствует проектным параметрам.

Что необходимо проверить

• исправность насосов и вентиляторов;
• наличие исполнительных механизмов;
• состояние клапанов и задвижек;
• наличие мест установки датчиков;
• состояние электрических щитов;
• возможность подключения к оборудованию;
• наличие протоколов обмена;
• доступность кабельных трасс;
• наличие помещений для шкафов автоматики;
• качество электропитания;
• наличие сети передачи данных;
• соответствие исполнительной документации фактическому состоянию объекта.

Ключевые преимущества автоматизации и диспетчеризации

Автоматизация и диспетчеризация инженерных систем дают объекту комплексный технический и экономический эффект.

• централизованное управление инженерными системами;
• круглосуточный мониторинг оборудования;
• оперативное обнаружение аварий;
• снижение эксплуатационных затрат;
• повышение энергоэффективности;
• уменьшение влияния человеческого фактора;
• повышение надежности оборудования;
• удаленный контроль объекта;
• автоматический сбор данных;
• прозрачная эксплуатация;
• удобная аналитика;
• снижение аварийности;
• увеличение срока службы оборудования;
• повышение комфорта пользователей;
• улучшение качества обслуживания.

Заключение

Автоматизация и диспетчеризация инженерных систем — это основа современной эксплуатации жилых, коммерческих и промышленных объектов. Она обеспечивает надежную работу оборудования, снижает аварийность, повышает энергоэффективность и дает эксплуатационному персоналу точные инструменты контроля.

Грамотно спроектированная система автоматизации объединяет датчики, исполнительные механизмы, контроллеры, шкафы управления, промышленные сети, SCADA или BMS-платформу и диспетчерский пункт в единую управляемую инфраструктуру. Такая система не просто отображает состояние оборудования, а помогает управлять объектом на основе данных, алгоритмов и аналитики.

Для жилых зданий автоматизация означает комфорт, безопасность и снижение затрат управляющей компании. Для промышленных объектов — стабильность технологических процессов, контроль ресурсов и предотвращение простоев. Для коммерческой недвижимости — оптимизацию эксплуатации, повышение класса объекта и прозрачное управление инженерной инфраструктурой.

Эффективная диспетчеризация начинается с правильного технического задания, качественного проектирования, надежного оборудования, профессионального монтажа и тщательной пусконаладки. Только комплексный подход позволяет создать систему, которая будет работать стабильно, масштабироваться при развитии объекта и приносить реальную пользу на протяжении всего жизненного цикла здания или предприятия.
