Проектирование инженерных систем

Проектирование инженерных систем — один из ключевых этапов создания жилых, коммерческих, общественных и промышленных объектов. От качества проектных решений зависит не только комфорт эксплуатации здания, но и безопасность людей, энергоэффективность, долговечность оборудования, соответствие нормативным требованиям, устойчивость технологических процессов и стоимость дальнейшего обслуживания.

Инженерные системы формируют внутреннюю инфраструктуру объекта. Они обеспечивают подачу тепла, воды, воздуха, электроэнергии, отведение сточных вод, поддержание микроклимата, пожарную безопасность, автоматизацию, диспетчеризацию и бесперебойную работу технологического оборудования. Даже архитектурно совершенное здание не может полноценно функционировать без грамотно спроектированных инженерных коммуникаций.

Комплексное проектирование инженерных систем требует глубокого анализа исходных данных, точных расчетов, согласованной работы специалистов разных направлений, применения современных программных комплексов и учета всего жизненного цикла здания — от строительства до эксплуатации, модернизации и реконструкции.

Что включает проектирование инженерных систем

Проектирование инженерных систем представляет собой разработку технической документации, расчетных схем, чертежей, спецификаций оборудования, трассировок коммуникаций и проектных решений, необходимых для строительства, монтажа, наладки и последующей эксплуатации инженерной инфраструктуры объекта.

К инженерным системам здания относятся:

• системы отопления;
• вентиляция и кондиционирование;
• водоснабжение и водоотведение;
• электроснабжение и электроосвещение;
• слаботочные системы;
• пожарная сигнализация и системы пожаротушения;
• противодымная вентиляция;
• системы автоматизации и диспетчеризации;
• теплоснабжение;
• холодоснабжение;
• газоснабжение;
• технологические трубопроводы;
• системы контроля доступа и видеонаблюдения;
• структурированные кабельные системы;
• системы учета энергоресурсов;
• молниезащита и заземление;
• инженерная инфраструктура промышленных объектов.

Проект инженерных систем должен учитывать назначение здания, его площадь, этажность, тепловые нагрузки, количество пользователей, технологические процессы, режим эксплуатации, климатический район, категорию надежности электроснабжения, требования пожарной безопасности и санитарно-гигиенические нормы.

Значение инженерного проектирования для объекта

Грамотно выполненное инженерное проектирование позволяет создать объект, который соответствует требованиям безопасности, комфорта, надежности и экономичности. Ошибки на стадии проектирования могут привести к значительным финансовым потерям, авариям, переделкам на стройплощадке, превышению бюджета, нарушению сроков и проблемам при вводе здания в эксплуатацию.

Качественный проект инженерных систем обеспечивает:

• корректную работу всех коммуникаций;
• рациональное размещение оборудования;
• снижение эксплуатационных затрат;
• энергоэффективность здания;
• безопасность пользователей;
• удобство обслуживания инженерных сетей;
• соответствие нормативной документации;
• возможность масштабирования и модернизации;
• надежность технологических процессов;
• оптимизацию капитальных затрат.

Особенно важно комплексное проектирование инженерных систем для промышленных зданий, медицинских учреждений, торговых центров, складских комплексов, административных зданий, многоквартирных домов и объектов с круглосуточным режимом эксплуатации.

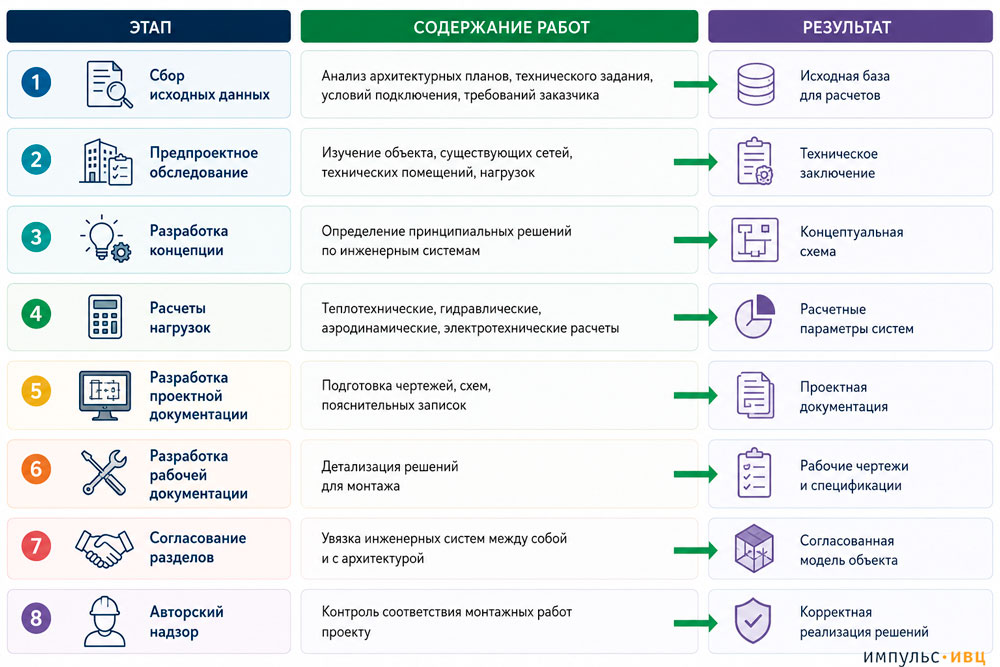

Основные этапы проектирования инженерных систем

Процесс проектирования инженерных систем выполняется поэтапно. Каждый этап имеет собственные задачи, исходные данные и результат в виде технических решений или проектной документации.

Исходные данные для проектирования

Перед началом разработки проекта необходимо сформировать полный комплект исходной информации. Чем точнее исходные данные, тем выше качество проектных решений и меньше риск ошибок на стадии строительства.

К основным исходным данным относятся:

• архитектурно-строительные чертежи;
• поэтажные планы;
• разрезы и фасады здания;
• конструктивные решения;
• техническое задание на проектирование;
• назначение помещений;
• режим эксплуатации объекта;
• количество пользователей или персонала;
• технологическое задание;
• климатические данные района строительства;
• технические условия на подключение к сетям;
• сведения о существующих коммуникациях;
• требования к уровню автоматизации;
• требования к энергоэффективности;
• категории помещений по пожарной и взрывопожарной опасности;
• санитарные и технологические требования;
• ограничения по размещению оборудования;
• требования эксплуатирующей организации.

Для промышленных объектов дополнительно учитываются технологические линии, производственные процессы, выделение тепла, влаги, пыли, вредных веществ, требования к аспирации, сжатому воздуху, промышленной вентиляции, локальной очистке, резервированию оборудования и непрерывности производственного цикла.

Комплексное проектирование инженерных систем

Комплексное проектирование предполагает одновременную разработку всех инженерных разделов с обязательной координацией между специалистами. Такой подход позволяет избежать пересечений трасс, конфликтов между системами, нерационального использования пространства и ошибок при монтаже.

При комплексном подходе проектируются:

• внутренние инженерные системы здания;
• наружные инженерные сети;
• источники теплоснабжения и электроснабжения;
• узлы учета;
• вводы коммуникаций;
• технические помещения;
• вентиляционные камеры;
• электрощитовые;
• насосные станции;
• индивидуальные тепловые пункты;
• серверные и кроссовые помещения;
• диспетчерские пункты;
• системы автоматического управления.

Комплексное проектирование инженерных коммуникаций особенно важно при использовании BIM-моделирования. Информационная модель здания позволяет заранее выявить коллизии между воздуховодами, трубопроводами, кабельными лотками, строительными конструкциями и технологическим оборудованием.

Проектирование инженерных систем промышленных объектов

Промышленные здания имеют повышенные требования к инженерной инфраструктуре. Здесь важно обеспечить не только комфорт персонала, но и стабильность технологических процессов, безопасность производства, энергоэффективность, резервирование оборудования и соответствие отраслевым нормам.

Для промышленных объектов проектируются:

• технологическая вентиляция;
• аспирационные системы;
• системы пылеудаления;
• сжатый воздух;
• пароснабжение;
• промышленное водоснабжение;
• оборотное водоснабжение;
• производственная канализация;
• очистные сооружения;
• системы охлаждения оборудования;
• технологические трубопроводы;
• электроснабжение силового оборудования;
• системы автоматизации производства;
• пожаротушение технологических зон;
• газоанализ и аварийная вентиляция.

Особое внимание уделяется категориям помещений по взрывопожарной и пожарной опасности, выделению вредных веществ, взрывоопасным зонам, резервированию электропитания, отказоустойчивости систем и промышленной безопасности.

Проектирование инженерных систем жилых зданий

В жилых объектах инженерные системы должны обеспечивать комфорт, безопасность, надежность и экономичность эксплуатации. Для многоквартирных домов важны энергоэффективность, учет ресурсов, шумозащита, удобство обслуживания и долговечность инженерных коммуникаций.

В жилых зданиях проектируются:

• отопление квартир и мест общего пользования;
• холодное и горячее водоснабжение;
• бытовая канализация;
• ливневая канализация;
• вентиляция квартир;
• вентиляция паркингов;
• электроснабжение квартир;
• освещение мест общего пользования;
• слаботочные сети;
• домофония;
• видеонаблюдение;
• пожарная сигнализация;
• дымоудаление;
• подпор воздуха;
• диспетчеризация лифтов;
• системы учета воды, тепла и электроэнергии.

Для современных жилых комплексов актуальны поквартирный учет, индивидуальные тепловые пункты, энергоэффективные насосы, автоматическое регулирование, системы удаленного сбора показаний, противопожарная автоматика и интеграция с управляющей компанией.

Проектирование инженерных систем общественных зданий

Общественные здания характеризуются высокой посещаемостью, сложными режимами эксплуатации, повышенными требованиями к безопасности, микроклимату и энергоэффективности.

К таким объектам относятся:

• школы;
• детские сады;
• больницы;
• поликлиники;
• торговые центры;
• бизнес-центры;
• гостиницы;
• спортивные комплексы;
• административные здания;
• культурные учреждения;
• вокзалы;
• аэропорты.

При проектировании учитываются массовое пребывание людей, требования к эвакуации, санитарные нормы, акустический комфорт, доступность инженерного оборудования для обслуживания, резервирование систем, автоматизация и диспетчеризация.

Особое значение имеют вентиляция, кондиционирование, пожарная безопасность, аварийное освещение, слаботочные системы и надежное электроснабжение.

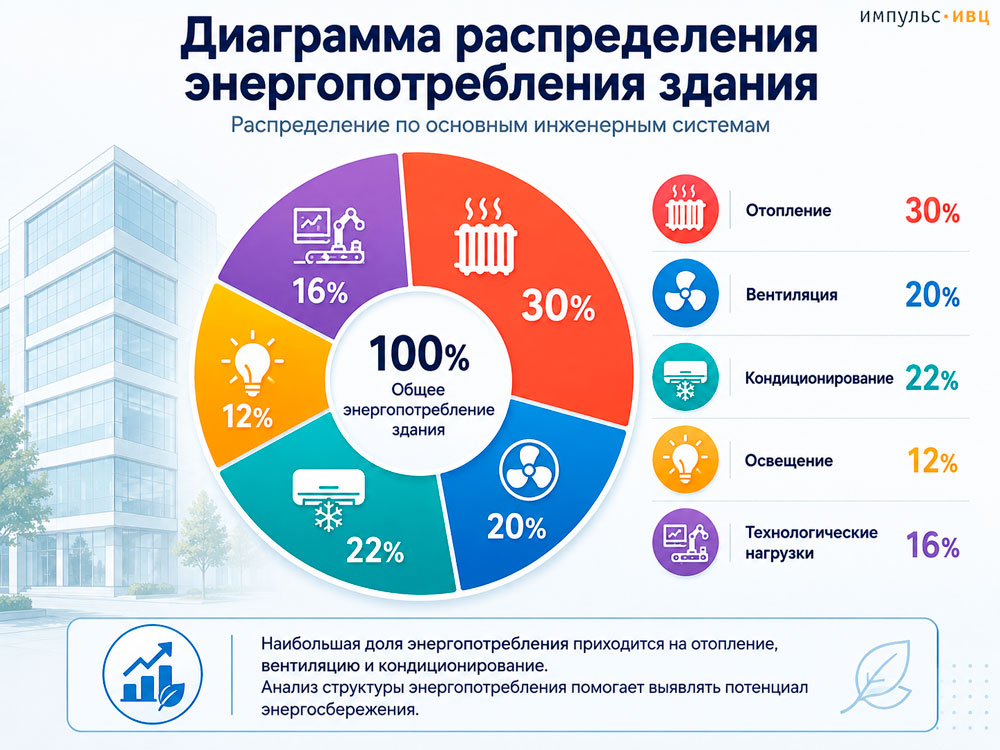

Энергоэффективность инженерных систем

Энергоэффективность — один из важнейших критериев современного инженерного проектирования. Грамотно спроектированные системы позволяют снизить расход тепла, электроэнергии, воды и эксплуатационные затраты без ухудшения комфорта.

Для повышения энергоэффективности применяются:

• рекуперация тепла в вентиляционных установках;
• частотное регулирование насосов и вентиляторов;
• погодозависимое регулирование отопления;
• светодиодное освещение;
• датчики присутствия;
• автоматическое управление освещением;
• теплоизоляция трубопроводов;
• балансировка систем отопления;
• высокоэффективные теплообменники;
• интеллектуальная автоматика;
• системы учета ресурсов;
• диспетчеризация энергопотребления;
• оптимизация температурных графиков;
• снижение гидравлических потерь;
• применение оборудования с высоким КПД.

Инженерные решения для энергосбережения

Решение	Эффект
Рекуперация тепла	Снижение затрат на подогрев приточного воздуха
Частотные преобразователи	Экономия электроэнергии насосами и вентиляторами
Погодозависимое регулирование	Оптимизация теплопотребления
LED-освещение	Снижение электрической нагрузки
Автоматизация	Работа оборудования по фактической потребности
Балансировка систем	Равномерное распределение ресурсов
Теплоизоляция	Снижение теплопотерь
Учет энергоресурсов	Контроль и анализ потребления

BIM-проектирование инженерных систем

BIM-проектирование инженерных систем позволяет создавать информационную модель здания, в которой отображаются трубопроводы, воздуховоды, кабельные трассы, оборудование, арматура, шахты, технические помещения и другие элементы инженерной инфраструктуры.

Преимущества BIM-подхода:

• выявление коллизий между инженерными системами;
• точная координация разделов;
• автоматическое формирование спецификаций;
• контроль высотных отметок;
• удобная визуализация сложных узлов;
• повышение точности проектной документации;
• сокращение ошибок на монтаже;
• оптимизация строительного процесса;
• возможность дальнейшей эксплуатации цифровой модели.

BIM особенно эффективен для сложных объектов: больниц, производственных зданий, торговых центров, аэропортов, высотных зданий, дата-центров и объектов с большим количеством инженерных коммуникаций.

Междисциплинарная увязка инженерных систем

Одной из важнейших задач проектирования является координация инженерных разделов между собой и с архитектурно-строительными решениями. Без такой увязки возникают пересечения трасс, нехватка пространства для оборудования, конфликты с несущими конструкциями и сложности при монтаже.

Необходимо согласовывать:

• воздуховоды вентиляции с балками и перекрытиями;
• трубопроводы отопления и водоснабжения с кабельными лотками;
• трассы электроснабжения с системами автоматики;
• места установки оборудования с зонами обслуживания;
• отверстия и закладные детали в конструкциях;
• шахты и ниши для коммуникаций;
• технические помещения;
• высотные отметки потолочного пространства;
• пожарные преграды и проходки;
• доступ к ревизиям, клапанам, фильтрам и арматуре.

Особое внимание уделяется зонам плотного насыщения инженерными коммуникациями: коридорам, техническим этажам, паркингам, вент камерам, тепловым пунктам, насосным, электрощитовым и серверным.

Расчетные нагрузки в инженерном проектировании

Корректное определение нагрузок — основа надежного проекта. Завышенные нагрузки приводят к удорожанию оборудования, увеличению диаметров трубопроводов, перерасходу материалов и снижению эффективности работы систем. Заниженные нагрузки вызывают дефицит тепла, воздуха, воды, электроэнергии или холода.

В проектировании рассчитываются:

• тепловые нагрузки;
• холодильные нагрузки;
• расходы воздуха;
• расходы воды;
• объемы сточных вод;
• электрические нагрузки;
• пожарные расходы воды;
• гидравлические потери;
• аэродинамические сопротивления;
• теплопоступления;
• влаговыделения;
• технологические нагрузки;
• нагрузки на резервные источники питания.

Виды расчетов по инженерным системам

Система	Основные расчеты
Отопление	Теплопотери, расход теплоносителя, гидравлика
Вентиляция	Воздухообмен, аэродинамика, шум
Кондиционирование	Холодильная нагрузка, теплопритоки
Водоснабжение	Расход воды, давление, гидравлика
Канализация	Расход стоков, диаметры, уклоны
Электроснабжение	Мощность, токи КЗ, падение напряжения
Освещение	Освещенность, световой поток
Пожаротушение	Расход воды, давление, объем огнетушащего вещества
Автоматизация	Сигналы, алгоритмы, резервирование

Выбор оборудования для инженерных систем

Оборудование подбирается на основании расчетов, технических условий, требований надежности, энергоэффективности, стоимости жизненного цикла и удобства обслуживания.

При выборе оборудования учитываются:

• расчетная производительность;
• рабочие параметры;
• запас мощности;
• энергоэффективность;
• уровень шума;
• габариты;
• масса;
• ремонтопригодность;
• доступность сервисного обслуживания;
• совместимость с автоматикой;
• срок службы;
• условия эксплуатации;
• наличие резервирования;
• требования к монтажу;
• стоимость владения.

Ключевой принцип — оборудование должно соответствовать расчетной нагрузке, но не быть избыточным. Неправильно подобранный насос, вентилятор, чиллер, котел или теплообменник может работать в неэффективном режиме, чаще выходить из строя и потреблять больше энергии.

Спецификации материалов и оборудования

Спецификация является важной частью проектной документации. В ней указываются оборудование, материалы, арматура, кабели, воздуховоды, трубопроводы, крепежные элементы, приборы учета, автоматика и другие компоненты инженерных систем.

Спецификация обычно содержит:

• наименование оборудования;
• технические характеристики;
• единицу измерения;
• количество;
• типоразмер;
• материал;
• рабочие параметры;
• примечания;
• требования к комплектности.

Грамотно составленная спецификация облегчает закупку, снижает риск ошибок при комплектации объекта и позволяет контролировать соответствие поставляемого оборудования проектным решениям.

Рабочая документация инженерных систем

Рабочая документация предназначена для выполнения строительно-монтажных работ. Она должна быть точной, понятной и достаточной для реализации проектных решений на объекте.

В состав рабочей документации входят:

• планы расположения оборудования;
• планы трассировки трубопроводов;
• планы воздуховодов;
• схемы систем;
• аксонометрические схемы;
• электрические схемы;
• однолинейные схемы;
• принципиальные схемы автоматизации;
• кабельные журналы;
• спецификации оборудования;
• узлы крепления;
• узлы прохода через конструкции;
• планы технических помещений;
• задания смежным разделам;
• пояснительные записки.

Рабочие чертежи должны содержать отметки, диаметры, сечения, уклоны, привязки, типы оборудования, маркировку элементов, высоты прокладки и необходимые монтажные указания.

Авторский надзор при реализации инженерных систем

Авторский надзор позволяет контролировать соответствие монтажных работ проектной документации. Он особенно важен для сложных объектов, где в процессе строительства могут возникать изменения архитектурных решений, переносы трасс, замена оборудования или корректировка технических помещений.

В рамках авторского надзора выполняются:

• проверка соответствия монтажа проекту;
• рассмотрение запросов от строителей;
• выдача технических решений;
• корректировка документации при необходимости;
• согласование замены оборудования;
• контроль критически важных узлов;
• участие в приемке скрытых работ;
• проверка доступности обслуживания;
• контроль соблюдения проектных отметок.

Авторский надзор снижает вероятность ошибок, повышает качество реализации инженерных систем и помогает избежать дорогостоящих переделок.

Типичные ошибки при проектировании инженерных систем

Ошибки на стадии проектирования могут проявиться уже во время монтажа или после запуска объекта. Они приводят к перерасходу бюджета, ухудшению микроклимата, авариям, шуму, неэффективной работе оборудования и сложностям эксплуатации.

Наиболее распространенные ошибки:

• неполные исходные данные;
• отсутствие координации между разделами;
• пересечение трасс инженерных систем;
• неверный расчет нагрузок;
• избыточный запас оборудования;
• недостаточная производительность систем;
• неправильный выбор диаметров трубопроводов;
• завышенные скорости воздуха в воздуховодах;
• отсутствие балансировочных устройств;
• недостаточные зоны обслуживания оборудования;
• неправильное размещение клапанов и ревизий;
• отсутствие доступа к фильтрам и арматуре;
• ошибки в уклонах канализации;
• недостаточное резервирование;
• несогласованность автоматизации с технологией;
• нарушение требований пожарной безопасности;
• неправильная трассировка кабельных линий;
• отсутствие учета шума и вибрации;
• недооценка эксплуатационных расходов.

Требования к надежности инженерных систем

Надежность инженерных систем определяется способностью оборудования и коммуникаций работать в заданном режиме в течение расчетного срока службы. Для ответственных объектов проектом предусматриваются резервирование, дублирование, автоматическое переключение, контроль аварийных параметров и возможность обслуживания без полной остановки системы.

Для повышения надежности применяются:

• резервные насосы;
• резервные вентиляторы;
• автоматический ввод резерва;
• кольцевые схемы трубопроводов;
• секционирование электрических щитов;
• дублирование кабельных линий;
• байпасные линии;
• резервные источники питания;
• аварийная вентиляция;
• системы контроля протечек;
• датчики давления и температуры;
• диспетчеризация аварийных сигналов;
• плановое техническое обслуживание.

В промышленных объектах, медицинских учреждениях, дата-центрах и объектах критической инфраструктуры требования к надежности особенно высоки, поскольку отказ инженерной системы может привести к остановке производства, повреждению оборудования или угрозе безопасности людей.

Инженерные системы и эксплуатация здания

Проектирование должно учитывать не только монтаж, но и дальнейшую эксплуатацию объекта. Инженерные системы нуждаются в регулярном обслуживании, проверке, настройке, очистке, ремонте и модернизации.

Поэтому в проекте необходимо предусматривать:

• доступ к оборудованию;
• сервисные проходы;
• съемные панели;
• ревизионные люки;
• запорную арматуру в удобных местах;
• возможность отключения отдельных участков;
• дренаж и слив теплоносителя;
• площадки обслуживания;
• безопасный доступ к наружным блокам;
• возможность замены фильтров;
• маркировку оборудования;
• диспетчеризацию;
• узлы учета;
• места подключения измерительных приборов.

Эксплуатационная пригодность инженерных систем напрямую влияет на стоимость обслуживания, скорость устранения неисправностей и срок службы оборудования.

Особенности проектирования при реконструкции объектов

Проектирование инженерных систем при реконструкции сложнее, чем при новом строительстве. Необходимо учитывать существующие коммуникации, ограничения здания, фактическое состояние оборудования, несущие конструкции, текущий режим эксплуатации и возможность поэтапного выполнения работ.

Перед реконструкцией выполняется обследование:

• существующих трубопроводов;
• вентиляционных каналов;
• электрических щитов;
• кабельных линий;
• тепловых пунктов;
• насосного оборудования;
• систем автоматики;
• несущих конструкций;
• технических помещений;
• наружных сетей.

По результатам обследования определяется, какие системы подлежат замене, модернизации, переносу или сохранению. При реконструкции часто требуется временная схема инженерного обеспечения, чтобы объект мог продолжать работу во время строительных работ.

Инженерные системы для объектов с особыми требованиями

Некоторые объекты требуют специальных инженерных решений из-за повышенных санитарных, технологических, температурных, влажностных или противопожарных требований.

К таким объектам относятся:

• медицинские учреждения;
• лаборатории;
• чистые помещения;
• фармацевтические производства;
• пищевые производства;
• дата-центры;
• архивы;
• музеи;
• бассейны;
• холодильные склады;
• взрывоопасные производства;
• подземные паркинги;
• спортивные сооружения.

Для них проектируются специализированные системы: прецизионное кондиционирование, медицинские газы, чистые зоны, системы поддержания перепада давления, осушение воздуха, газовое пожаротушение, аспирация, локальная вытяжка, резервное электропитание, системы контроля микроклимата и многоуровневая диспетчеризация.

Проектирование инженерных систем в составе единого жизненного цикла объекта

Современный подход к проектированию рассматривает инженерные системы не как набор отдельных коммуникаций, а как часть жизненного цикла здания. Это означает, что решения принимаются с учетом строительства, эксплуатации, ремонта, модернизации и возможной реконструкции.

На стадии проектирования важно учитывать:

• капитальные затраты;
• эксплуатационные расходы;
• срок службы оборудования;
• энергоэффективность;
• ремонтопригодность;
• доступность комплектующих;
• возможность расширения систем;
• совместимость с будущими технологиями;
• цифровой учет ресурсов;
• интеграцию с системами управления зданием.

Такой подход позволяет создать не просто работающие инженерные коммуникации, а устойчивую техническую инфраструктуру, способную адаптироваться к изменяющимся требованиям объекта.

Итоговая структура качественного проекта инженерных систем

Качественный проект инженерных систем должен быть технически обоснованным, согласованным, понятным для монтажных организаций и удобным для эксплуатации. Он объединяет расчеты, схемы, чертежи, спецификации, пояснительные записки и алгоритмы работы оборудования.

Итоговый проект должен содержать:

• обоснованные расчетные нагрузки;
• оптимальные технические решения;
• согласованные трассы коммуникаций;
• корректно подобранное оборудование;
• энергоэффективные решения;
• требования к автоматизации;
• спецификации материалов;
• мероприятия по пожарной безопасности;
• решения по резервированию;
• удобный доступ для обслуживания;
• точные рабочие чертежи;
• понятную маркировку систем;
• соответствие нормативным требованиям.

Проектирование инженерных систем — это сложный многопрофильный процесс, в котором объединяются теплотехника, гидравлика, аэродинамика, электротехника, автоматизация, пожарная безопасность, строительная координация и эксплуатационная логика. От качества проектных решений зависит надежность здания, безопасность людей, эффективность использования ресурсов и устойчивость работы объекта на протяжении всего срока эксплуатации.
